1、客戶在做PCB抄板同時有要求做元件BOM的。其PCB文件的元件設置要按標準進行，否則BOM清單制作容易出錯；

2、拆板時一定要注意元件極性，方向等，不記清就很可能在還原板子做樣機時的時候出錯；

3、抄板前對原樣有所備案，這是一個系列化的工作，前面的工序處理不好，直接影響的后面工程的成敗；

4、掃圖要清，掃描儀的分辨率調到比較高的水平，方便放大查看PCB板的細節部分；

5、注意量好原PCB板尺寸，由于掃描儀的優劣掃出的板子圖會與實物板子大小有出入，讓圖片與實物保持一樣，否則后果是做出的板子，元件裝不上，文件無效；

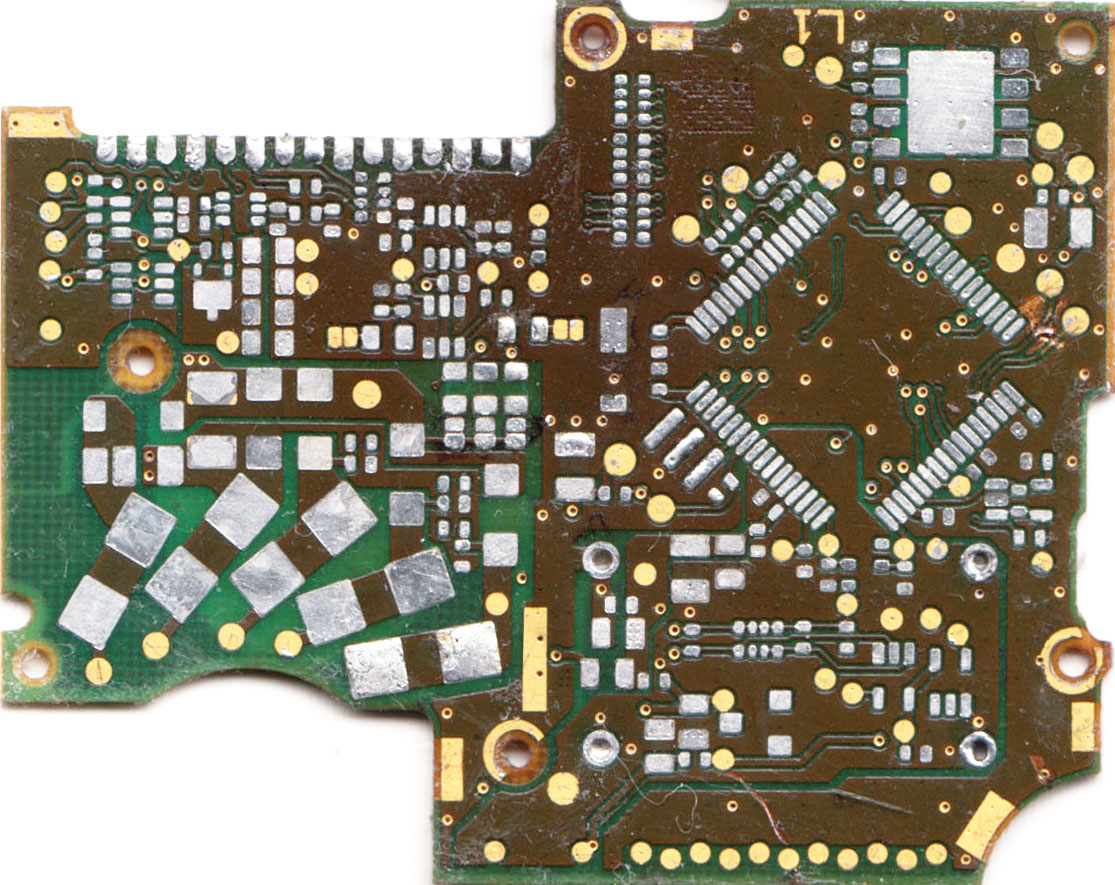

6、PCB抄板在磨板時應注意：

a。及時掃描備份磨板圖片，對于比較復雜的板子磨板時也可有會出面突發事件，比如有盲埋孔的手機板，板子很薄，磨到里面稍不注意，磨破板子，又沒補救措施工作就白做了。可多掃幾次保存?zhèn)浞輬D片，有備無患；

b.板子的絕絕絳層非常的薄要選好砂磨板材料，掌握好力度，小心翼翼板子磨時要放平等此處已涉及極其的的東西，就不再細講，若有同行的朋友或?qū)Υ诵衼砀信d趣的話，歡迎一起或當面細細交流探討；

7、有的PCB文件無法加網絡必有原因，如做的元件封裝不準確，或做的不對不標準，特別強調一下，抄板過程操作的方法有很多，要明白一個科學化流程是這樣產生的，方法的多樣化---臺理化---標準化----后到制度化，標準化的對做一個板的成功機率的重要性不必多說了。
